Balansert kabel: kontroller begge ender av forbindelsen
Innhold
Begynn med portene, ikke kabelnavnet
Les hva manualen kaller utgangen på lydkilden og inngangen på mottakeren. Se etter både balansert eller ubalansert, inngang eller utgang og hvilken signaltype porten tar imot. Et navn som «jack-kabel» beskriver for lite til å avgjøre forbindelsen.
Focusrite anbefaler balansert kabel mellom balanserte utganger og innganger. Veiledningen forklarer at den ekstra lederen gir bedre avvisning av innstrålt støy enn en ubalansert forbindelse i samme oppsett. Det er ingen garanti for at en slik kabel fjerner enhver form for brum.
Pustelyder og tilbakekobling krever andre undersøkelser enn kabelens signaltype. Shures opptaksveiledning behandler mikrofonprinsipp, retningskarakteristikk og plassering som egne valg, og beskriver tiltak mot disse problemene. Et kabelbytte er ikke en erstatning for å undersøke den aktuelle lydruten.
Et skjema fra utgang til inngang
| Det manualene bekrefter | Kabelvalget du undersøker | Dette er fortsatt ikke avklart |
|---|---|---|
| Balansert linjeutgang til balansert linjeinngang | Balansert kabel med riktig kontakt i hver ende, for eksempel TRS eller trepins XLR | Om riktige innganger og utganger faktisk er valgt |
| Ubalansert instrumentutgang, for eksempel fra elgitar | Instrumentkabel som passer den konkrete inngangen, ofte TS | At en annen jack-kabel gjør signalet balansert |
| Ubalansert RCA-forbindelse | Egnet RCA-kabel etter apparatenes dokumentasjon | At en overgang til XLR også endrer signaltypen |
| Hodetelefonutgang eller port med ukjent funksjon | Les portbeskrivelsen før du velger | At TRS betyr balansert linjesignal eller at én kabel gir to balanserte kanaler |
Tabellen er en kontrollplan, ikke en liste over kabler som passer alle apparater. Focusrite beskriver TS som vanlig til ubalanserte instrumentforbindelser og RCA som en annen vanlig ubalansert kontakt. Kontroller avvik i manualen til akkurat ditt utstyr.
TRS, TS og XLR forteller om kontakten

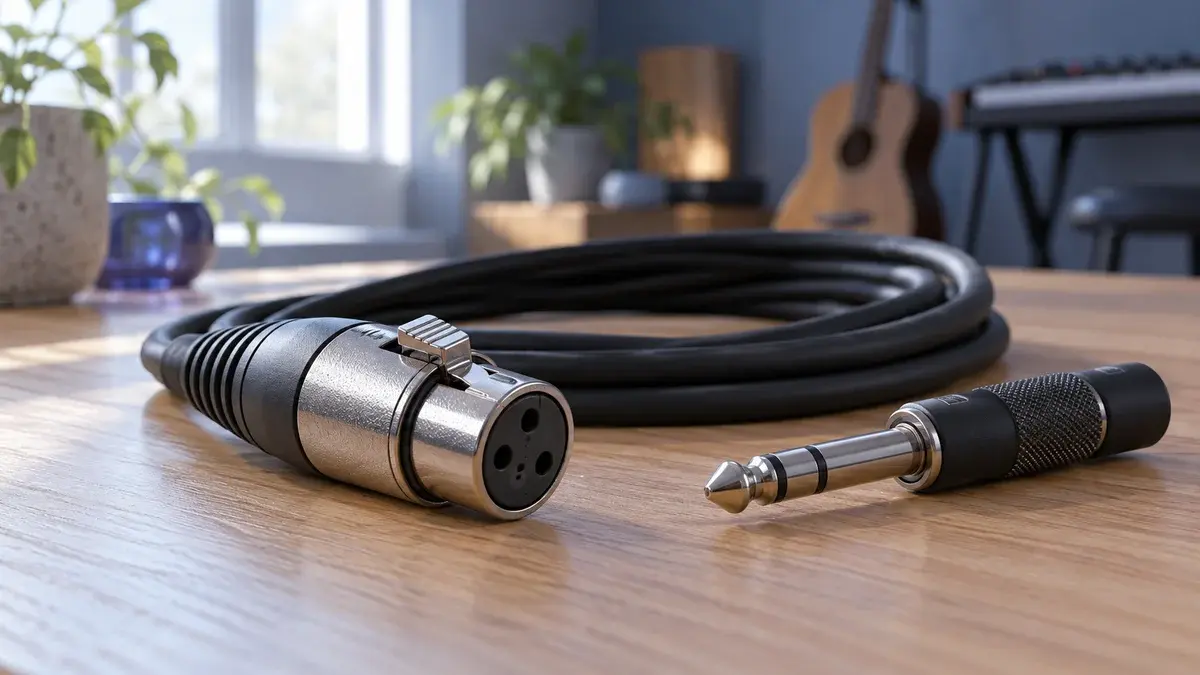

TRS står for tip, ring og sleeve. TS står for tip og sleeve. Focusrites illustrasjoner viser TRS og trepins XLR til balanserte kabler, og TS til en ubalansert jack-kabel.
Skill også balansering fra stereo. I Focusrites eksempel går to balanserte kabler fra lydkortets utganger til et høyttalerpar med balanserte innganger. En balansert monoforbindelse er ikke i seg selv venstre og høyre kanal samlet. Ikke kjøp én TRS-kabel i den tro at den automatisk gir et komplett stereopar.
Mikrofonkabel, gitarkabel og minijack-kabel er derfor ikke tilstrekkelige spesifikasjoner alene. En gitars pickupforbindelse og en mikrofoninngang har forskjellige oppgaver selv om begge omtales som lydtilkoblinger. Sjekk inngangsfunksjonene på lydkortet du skal bruke før bestilling.
En overgang er ikke en bekreftelse på signaltypen
En fysisk adapter kan få to kontakter til å passe sammen. Vi har ikke verifisert en konkret adapterkombinasjon som også behandler signalnivå eller balansering. Ikke utled slik signalbehandling av pluggformene.
Det samme gjelder korte kabler mellom pedaler: kort lengde og jack-plugger bekrefter ikke hvordan lederne er koblet. Høyttalerkabler til forbindelsen mellom effektforsterker og høyttaler er dessuten en egen oppgave. Ingen slik kombinasjon er kvalifisert av denne veiledningen.
Skriv til slutt ned tre ting: navnet på utgangen, navnet på inngangen og manualenes beskrivelse av signalet. Hvis et av punktene er ukjent, få det avklart før du bestiller. Det gir et mer brukbart kabelvalg enn å starte med kontakten alene.
