DI-boks: signalvei og inngangstyper

Tegn forbindelsen fra instrument til inngang

Radial forklarer DI-prinsippet som omforming fra et ubalansert, høyimpedant instrumentsignal til et balansert signal på mikrofonnivå med lav impedans. Det er en forklaring av produktgruppen; den dokumenterer ikke enhver tilkobling på en konkret boks.

Skriv derfor opp lydkilden og mottakeren i hjemmestudioet før du velger:

Oppgave	Avklaringen som kommer først
Instrument rett i lydkort	Har lydkortet en instrumentinngang, og beskriver manualen hvordan den skal brukes med instrumentet?
Instrument til mikrofoninngang på mikser eller lydkort	Trengs et DI-mellomledd for denne signaltypen, og hvilken inngang skal ta imot utgangen?
Instrument videre til både forsterker og mikser	Er den konkrete boksens videreføring og utgang dokumentert for dette oppsettet?
Signal fra en forsterkers effektutgang	Har utstyret uttrykkelig støtte for det aktuelle signalet og nødvendig last? En vanlig instrument-DI er ikke belegg for dette.

Guiden til lydkort og deres innganger hjelper deg med det første valget. En DI-boks erstatter ikke kontrollen av lydkortets inngangstype og innstillinger.

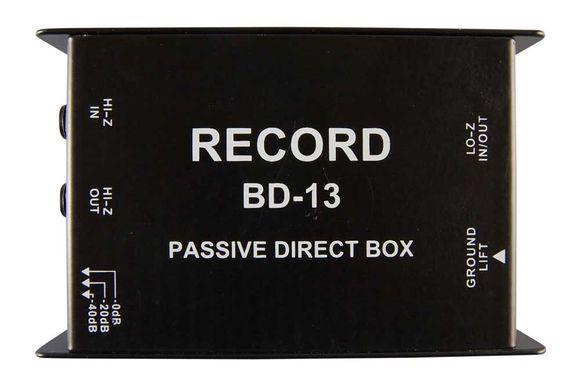

Ett konkret eksempel: Record BD-13

DanMusikk oppgir at Record BD-13 er en passiv DI-boks med stor jack som inngang, stor jack og XLR som utganger samt ground lift. Butikken beskriver omforming fra høyimpedant instrument til lavimpedant signal.

Record BD-13 er oppgitt som en passiv DI-boks med stor jack som inngang og stor jack samt XLR som utganger hos DanMusikk. Beskrivelsen inkluderer ground lift og omforming fra høyimpedant instrumentsignal til lavimpedant signal.

BD-13 kan undersøkes som mellomledd når instrumentet skal kobles til en mikrofoninngang, etter at signalveien er avklart. Har lydkortet en passende instrumentinngang, må behovet for et ekstra mellomledd vurderes mot den tilkoblingen.

Produktopplysningene dokumenterer ingen høyttalerlast eller universell støtte for forsterkeres effektutganger inn i denne boksen. Ground lift er dessuten en listet funksjon, og skal ikke leses som et løfte om å løse alle slags støyproblemer.

Se tilbud hos forhandler

Det gjør BD-13 til et eksempel å undersøke når du trenger instrument-til-mikrofoninngang-forbindelsen beskrevet over. Plugglisten alene fastslår ikke nivået til enhver kilde du vil koble til. Ground lift er en oppgitt funksjon, ikke et løfte om å fjerne alle typer støy.

Butikken omtaler samtidig videreføring til forsterker og mikser. Kontroller den konkrete koblingen før bruk; ikke les «forsterker» som tillatelse til å føre en effektutgang inn i boksen.

Aktiv og passiv er ikke en rangering

Radials veiledning skiller aktive og passive DI-bokser og diskuterer valg i ulike oppsett. Deres råd er produsentens råd, ikke et dokumentert krav som automatisk avgjør valget for alle instrumenter. BD-13 er oppgitt som passiv; vi har ikke testet nivå, belastning eller lydgjengivelse med et bestemt instrument.

Velg derfor ikke ut fra at aktiv eller passiv høres mer avansert ut. Kontroller kildens signal, inngangen som skal motta det, og kravene i de aktuelle manualene.

Hold effektutgang og kabinettlast utenfor antakelsene

Denne produktbeskrivelsen dokumenterer ingen høyttalerlast eller universell støtte for forsterkeres effektutganger. En DI-boks, en forsterkersimulator og en kabinettlast kan ikke behandles som samme oppgave.

Hvis opptaket ditt starter ved forsterkerens effektutgang, må støtten og lastkravet være uttrykkelig dokumentert for akkurat utstyret du bruker. Mangler det, er ikke BD-13-eksemplet en løsning på den forbindelsen. Få signalveien avklart før du kobler sammen enhetene.
